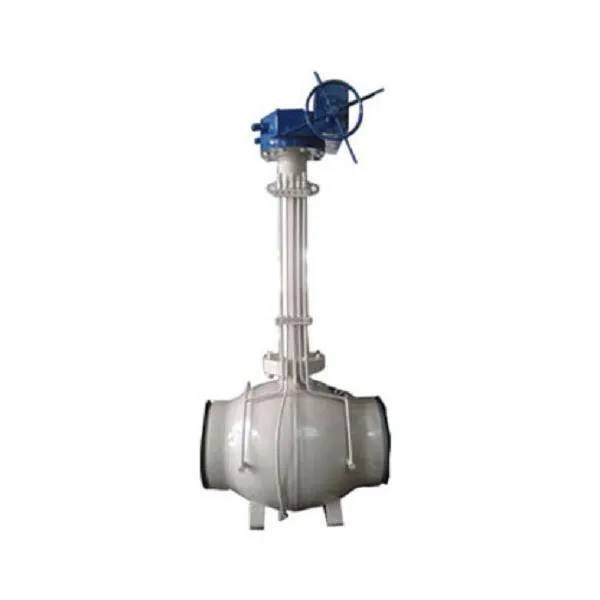

Käsitsi keevitatud kuulkraan

Mis on täielikult keevitatud kuulventiil?

Täielikult keevitatud kuulventiili kasutatakse laialdaselt erinevates valdkondades. Selle suurepärane kvaliteet ja suure jõudlusega stabiilsus on väljaspool tavalisi terasvalatud kuulventiile. Selle kasutusiga on palju pikem kui valatud terasest kuulventiilidel. Täielikult keevitatud kuulventiili kasutatakse laialdaselt linna gaasi-, linnakütte-, naftakeemia-, laevaehitus-, terase-, reguleerimisjaamades, elektrijaamades ja muudes torujuhtmetes. Täielikult keevitatud kuulventiili saab juhtida ja kasutada usaldusväärselt pikka aega. See vajab hooldust ja seda on lihtne paigaldada. Klapi paigaldamine on mugavam. Täielikult keevitatud kuulventiil sobib klassi 150-class600 ja pn16-pn40 torujuhtmetele, mida kasutatakse torujuhtmes oleva keskkonna katkestamiseks või ühendamiseks. Täielikult keevitatud kuulventiili sõidurežiim on manuaalne, tiguülekanne, pneumaatiline või elektriline. Täielikult keevitatud kuulkraan on üldiselt ühendatud põkkkeevitusega.

Käsikuulventiilide ehitus ja töömehhanism

• Klapi korpus

Klapi korpus, mis on tavaliselt valmistatud sellistest materjalidest nagu roostevaba teras, messing või malm, toimib peamise raamistikuna, mis hoiab kõiki komponente koos. See sisaldab vedeliku sisenemise ja väljumise porte ning ümbritseb palli ja muud sisemised osad kindlalt.

• Pall

Kuulkraani süda on sfääriline kuul, mis on tavaliselt valmistatud sellistest materjalidest nagu kroomitud messing, roostevaba teras või PVC. Palli keskosa läbib auk (auk), mis võimaldab või takistab vedeliku voolu, kui see on joondatud või torujuhtmega risti pööratud.

• Klapi vars

Klapivars ühendab kuuli välise täiturmehhanismi või käepidemega. See toimib pöördelülina, hõlbustades kuuli liikumist klapi korpuses.

• Istmed ja tihendid

Tiheduse tagamiseks ja lekke vältimiseks on kuulventiilidel kuuli pinna ümber istmed ja tihendid. Nende komponentide jaoks kasutatavad materjalid sõltuvad käideldavast vedelikust ning temperatuuri- ja rõhutingimustest.

• Täiturmehhanism

Täiturmehhanism toimib kuulventiili välise juhtimismehhanismina. See võib olla kangi, käsiratta, pneumaatilise täiturmehhanismi või elektrimootori kujul, mis võimaldab hõlpsalt palli asendit reguleerida.

• Lõpetage ühendused

Kuulkraanid on varustatud erinevate otsaühendustega, mis sobivad erinevateks rakendusteks. Levinud tüüpide hulka kuuluvad keermestatud, äärikuga või keevitatud otsad

Käsitsi keevitatud kuulventiilide paigaldamise eelised

• Lekkevaba klapi töö

Seda tüüpi kuulventiili korpus on täielikult keevitatud, mis vähendab võimalike lekkekohtade arvu. Tegelikult saab välist leket paljudel juhtudel praktiliselt kõrvaldada. Kui ventiil on ümbritsetud plasttihendite asemel keevitatud metallidega, muutuvad need vastupidavamaks ja nende lekete tekke tõenäosus on aja jooksul väiksem.

• Laiad rõhu- ja temperatuurivahemikud

Karboniseeritud teflonist tihendirõngast ja vedrust koosneva klapipesaga on täielikult keevitatud kuulventiilid väga hästi kohandatavad rõhu ja temperatuuri muutustega – see tähendab, et määratud temperatuuri- ja rõhuvahemikes ei esine libisemist ega toimivusprobleeme. See kvaliteet muudab need spetsiaalsed kuulventiilid uskumatult mitmekülgseks.

• Suurepärane tootmine ja kvaliteeditagamine

Iga täielikult keevitatud kuulventiili sfääri jälgib ja mõõdetakse täiustatud arvutiskanneriga, mis tuvastab tootmisprotsessi käigus isegi väikesed puudused. Kui avastatakse haruldane defekt, naaseb see töötlemisruumi, kus probleem parandatakse või kera taaskasutatakse.

• Täielikult keevitatud kuulventiilid osalise süsiniktihendiga

Täielikult keevitatud kuulventiilid on konstrueeritud PCTFE tihendusrõngastega, mis sisaldavad 25% süsinikku või rohkem, tagades täieliku lekkevaba töö. See täiustatud materjal tagab tugevuse ja jäikuse, säilitades samal ajal oma kuju hoolimata kokkupuutest kemikaalidega.

• Otseselt maetud kuulventiilid

Keevitatud sanitaar-kuulventiilid saab otse maa alla matta. Pole vaja ehitada suurt klapikaevu; vajate vaid väikest madalat kaevu, mis säästab oluliselt ehituskulusid ja aega.

• Reguleeritav klapivarre kõrgus ja ventiili korpuse pikkus

Vastavalt torujuhtme ehitus- ja konstruktsiooninõuetele saab klapi korpuse pikkust ja ventiili varre kõrgust kohandada vastavalt teie spetsifikatsioonidele. See paindlikkus muudab täielikult keevitatud kuulventiilid äärmiselt mitmekülgseks, kuna saate neid paigaldada erinevatesse kohtadesse erinevate nõudmistega.

Käsitsi sepistatud kuulventiilide tootmisprotsess

Kui vajate sepistatud kuulventiili, toimib tootmisprotsess valatud kuulventiilidest veidi erinevalt. Nii nagu valatud ventiilid, algab sepistatud ventiilide tootmine klapi projekteerimisest ja projekteerimisest. Saate valida oma vajaduste järgi palju erinevaid disainitegureid. Meie meeskond loob sepistatud kuulventiilid erinevates suurustes, rõhuklassides, sulamites ja viimistluspakettides. Näiteks saate tellida meie käsitsi sepistatud kuulventiilid suurustes ½" kuni 20" ja klassid 150# kuni 4500# ANSI.

Pärast klapi konstruktsiooni lõpetamist alustavad meie eksperdid tootmisprotsessi. Klapi sepistamine hõlmab metallosade vormimist mehaaniliste jõudude abil, kasutades terase elastsemaks muutmiseks sageli kuumust. Klapi korpused ja sisemised komponendid on kõik sepistatud, et pakkuda teie rakenduse jaoks tugevaid, vastupidavaid ja töökindlaid ventiile.

Sepistamise käigus kuumutame tavaliselt metalli ning seejärel surume selle kokku, painutame ja vormime stantsimismasina abil sepistatud kuulventiili konstruktsiooniga sobivaks. Matriit aitab kujundada metallist kindla kuju, samal ajal kui masin avaldab survet, et sundida metalli õigesse kuju. Suuremate ventiilide puhul peame võib-olla erinevaid komponente kokku keevitama. Mõnel juhul võib meie meeskond vajada ka komponentide töötlemist, et kuju parandada. Meie klapieksperdid võivad pindu töödelda ka spetsiaalsete katetega vastavalt teie vajadustele. Kui kõik komponendid on korralikult sepistatud ja vormitud, monteeritakse klapp kokku, kontrollitakse ja testitakse kvaliteedikontrolli tagamiseks.

Korduma kippuvad küsimusedKäsitsi keevitatud kuulkraan ja käsitsi sepistatud kuulkraan

• Mis on sepistatud ventiil?

Sepistatud ventiil valmistatakse sepistamise meetodil. See hõlmab metalli kuumutamist, kuni see muutub pehmeks, ja seejärel mehaaniliste jõudude kasutamist, et kujundada metall soovitud kuju. Sepistamise defektide hulka kuuluvad rõngad, külmsulgumised, praod ja kandmised.

Sepistatud ventiile kasutatakse tavaliselt väikestes kõrgekvaliteedilistes torustikes. Nende maksumus on suurem kui valamisel toodetud. Sepistamine on üldiselt parem valik suurte suuruste jaoks, kuna suured valandid võivad põhjustada täiendavaid lekketeid. Sepistatud ventiilid sobivad suurepäraselt kasutamiseks kõrgel temperatuuril. Need on termilise väsimuse suhtes vähem altid ja on tugevamad kui muud tüüpi ventiilid.

Sepistatud ventiilid käivituvad samamoodi nagu valatud ventiilid: sulametall valatakse valuplokki või vormi. Sepistatud ventiilid on suurendanud jõudlust rasketes töötingimustes ja kõrgel temperatuuril. Paljudel ventiilidel on aga materjalidele, tootmisprotsessidele ja testimisprotseduuridele ranged nõuded. Sepistatud ventiil talub kõrge temperatuuriga rakendusi ja kõrget rõhku, ilma et see kahjustaks selle terviklikkust.

Sepismaterjalidel on parem korrosioonikindlus ja tõmbetugevus kui valatud. Mida suurem on ventiili tõmbetugevus, seda paremini talub see kõrget rõhku ja temperatuurikõikumisi. Sepistatud ventiilid on vastupidavamad, mis tähendab, et need kestavad kauem.

• Mis vahe on valu- ja sepistamisventiilidel?

Erinevalt valatud ventiilidest eeldab sepistatud ventiilide valmistamine tahkel kujul metallide või sulamite vormimist. Selle saavutamiseks pakuvad tööstuslikud tööriistad materjali painutamiseks survet, samas kui matriitsid kasutatakse tavaliselt konkreetsete klapikomponentide vormimiseks ja lõikamiseks.

• Mis on kuulventiili sepistamise protsess?

Sepistamine on tootmisprotsess, mis hõlmab metalli vormimist haamri, pressimise või valtsimise teel. Need survejõud edastatakse haamri või matriitsiga. Sepistamist liigitatakse sageli temperatuuri järgi, mille juures seda tehakse – külm, soe või kuum sepistamine. Sepistada saab laias valikus metalle.

• Kuidas tehakse sepistatud kuulventiili?

Kui teie tööstuslik rakendus hõlmab kõrget rõhku, kõrget rõhku ja muid raskeid tingimusi, võib sepistatud kuulventiil teie vajadustele paremini sobida. Sepistatud ventiil valmistatakse erinevalt palju muud tüüpi kuulventiilid, mis tavaliselt valatakse.

• Mis on sepistatud kuulventiil?

Forging Floating and Trunnion Ball Valve tootesari sisaldab esmaklassilisi funktsioone ja erivõimalusi, mis tagavad jõudluse ja pikaealisuse ka kõige nõudlikumates rakendustes. Kõik konstruktsioonid on tulekindlate katsetega kinnitatud ja käivitamiseks valmis. Sepistatud kuulventiilid on saadaval ka Double Block & Bleed konstruktsioonides ja kohandatud konfiguratsioonides, näiteks krüogeense pikendatud kapoti või spetsiaalse ajamiga.

• Mis on kuulventiili tüübid?

Kuulventiile on neli üldist tüüpi: täisport, standardport, vähendatud port ja v-port. Täispordiga kuulventiilil on liiga suur kuul, nii et kuulis olev auk on torujuhtmega sama suur, mille tulemuseks on väiksem hõõrdekadu.

• Miks on valatud nõrgem kui sepistatud?

Sepistamisel metall lööb ja deformeerub, kuid teravool jääb katkematuks, võimaldades säilitada oma tugevust. Valamisel metall sulatatakse, mis katkestab teravoolu ja põhjustab metalli tahkumisel osa esialgsest tugevusest.

• Miks kuulventiilid pragunevad?

Suletud asendis olev kuulventiil on eriti altid pragunemisele, kui selle sees olev vesi külmub. Selle põhjuseks on asjaolu, et klapi korpuse sees oleva kuuli sisemus on õõnes. Suletud asendis on klapi kuuli sees olev vesi suunatud otse klapi korpuse väliskülgede poole. Kui vesi palli sees külmub ja paisub, surub see vastu ja lõhustab klapi korpust.

• Mida tähendab täielikult keevitatud?

Täisprofiiliga keevitatud raamid, mida nimetatakse ka "pidevalt keevitatud" või "täielikult keevitatud", nurga/perimeetri liigendites on kõik raami elemendi elemendid pidevalt keevitatud, sealhulgas sofitid, tõkked, äärised, esiküljed ja tagaküljed.

• Mida sa mõtled keevitatud all?

Keevitamine on kahe või enama osa sulatamine kuumuse, rõhu või mõlema abil. Seda tehakse sageli metallil, termoplastil ja isegi puidul. Saadud liigendit nimetatakse keevisõmbluseks ja ühendatud osi nimetatakse lähtematerjaliks.

• Mis on täielikult keevitatud ventiil?

Täielikult keevitatud ventiil on konstrueeritud täielikult keevitatud ja sepistatud korpusega, et vähendada kaalu ja suurendada tugevust, kõrvaldades samal ajal mitu võimalikku lekkekohta. Neid kasutatakse keskkonna voolu ühendamiseks ja sulgemiseks paljudes erinevates torujuhtmesüsteemides.
