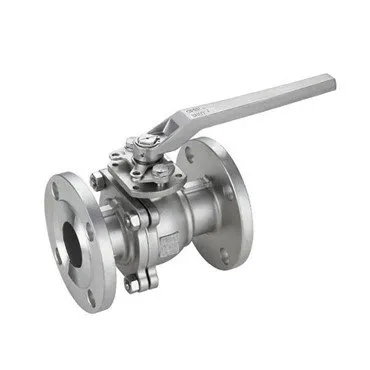

2-osaline ujuv kuulventiil

Mõned meie 2-tükiga ujuva kuulventiili funktsioonid

2- Tükk kerekonstruktsioon

See kuulkraan on saadaval kahes eraldi tükis või osas, mis on klapi moodustamiseks kokku ühendatud. Esimene tükk hoiab põhikorpust ja ühte otsaühendust. Teine tükk sobib esimese tüki sisse. See hoiab koos klapi trimmi või sisemisi klapikomponente ja sellel on klapi teine ​​otsaühendus.

Täisava ja vähendatud avaga valikud

2-osakuulkraan on saadaval nii täisava kui ka vähendatud avaga konstruktsioonina. Täisava või täisava konstruktsioon tähendab, et toru läbimõõt sisse- ja väljalaskeava juures on sama, mis kuulventiili läbimõõt. See võimaldab vedelikul või ainel voolata otse läbi palli, ilma et see väheneks või kitseneks. Vähendatud avaga konstruktsioonil, mida nimetatakse ka standardpordiks, on samuti sirge, kuid piiratud voolutee. Klapi välja- ja sisselaskeava on sama läbimõõduga kui torujuhtmel, kuid sisemisel komponendil (kuul) on väiksem vooluava/ava. Selle tulemusel põhjustab kuuli vähendatud läbimõõt rõhulanguse, kui kandja palli läbib.

Väljapuhumiskindel vars

2-osalisel kuulkraanil on survekindel vars. Selle varre alumises osas on krae. Krae hoiab varre ventiili sees, vältides selle väljapuhumist liigse tsüklisurve tõttu.

Mitu lõppühendust

2-osaline kuulventiil on saadaval nii keermestatud kui ka äärikuga otsaühendustega, muutes need mitmekülgseks kasutamiseks paljudes protsessisüsteemides.

Ulatuslik rõhkand Temperatuuri võimalused

2-osaline kuulventiil talub vastavalt 150/300 ja 1000 PSI rõhku ääriku- ja keermestatud otsaühenduste puhul, millel on pehmed PTFE-pesad. Need on paindlikud kasutamiseks kõrg- või madalrõhutsüklites, mille temperatuur on vahemikus -20-kraadi F kuni 450-kraadi F. Metallist istmega 2-osaga ujuvkuulventiilidel on kõrgem temperatuur ja need võivad talub temperatuuri kuni 1000 kraadi F, saavutades samal ajal kuni 2000 PSI reitingu. 2-tükk-kuulventiilidel on erinevad klassi 150-2500 rõhuklassid. Pehmete istmete puhul talub pöördega kuulventiil mõõdukaid temperatuure kuni umbes 500 kraadi F, samas kui metallist istmega 2-osaga pöördega kuulventiilid taluvad kõrgemat temperatuuri kuni 1000 kraadi F.

ISOAheaks kiidetud

Kuulkraanide 2-tüki mõõtmed vastavad ISO, ASME, JIS ja DIN standarditele.

Kaheosalise kuulventiili kasutamise eelised

• See pakub minimaalset vedelikutakistust, mille koefitsient on võrdne toru sama pikkusega.
• See on kerge, võtab vähem ruumi ja selle disain tagab hea tihendusvõime.
• Selle konstruktsiooni on lihtne parandada ja hooldada tänu lihtsale disainile ja liigutatavale rõngale.
• Kuna klapipesa ja tihend on keskkonnast isoleeritud, ei esine tihenduspinnal korrosiooni.
• Selle keskkond ei kuluta tükki kiiresti, kuna selle tihenduskate ja pesa on isoleeritud.
• Avamiseks või sulgemiseks on vaja ainult 90-kraadist pööret, muutes selle kaugjuhtimiseks mugavaks.

Kaheosalist kuulventiili kasutatakse tavaliselt mitmesugustes rakendustes mis tahes kandjaga, kuna seda on paljudes tööstusharudes lihtne hooldada. Mõned tööstusharud, mis kasutavad kaheosalist kuulventiili, hõlmavad toiduaineid, tootmist ja autotööstust. Selle tööpõhimõte on klapi blokeerimine või blokeeringust lahti keeramine.

Ujuvate kuulventiilide klassifikatsioon

Üheosaline ujuv kuulkraan

Ühes tükis kuulkraan ja äärikventiil kuuluvad sama tüüpi ventiilidesse, mille peamine erinevus on sulgur. Ilmselgelt kasutab ühes tükis kuulventiil kera, mis pöörleb ümber kere keskjoone, samas kui äärikventiil avab teatud tüüpi värava, tõstes käepideme pööramisel blokeerimiskonstruktsiooni. Kuulkraani kasutatakse peamiselt torujuhtmes keskkonna katkestamiseks, jaotamiseks ja voolu suuna muutmiseks. Tuntud ka kui integreeritud kuulventiil, on see uut tüüpi ventiil, mida on viimastel aastatel laialdaselt kasutatud.

Kaheosaline ujuv kuulventiil

Kaheosaline ujuv kuulventiil on oma nime saanud sellest, et see koosneb kahest osast, mida nimetatakse vasak- ja parempoolseks korpuseks, mis on omavahel ühendatud keermete ja poltide või nende keevitamise teel. Seda tüüpi klapp sobib erinevate töötingimuste jaoks, nagu kõrge temperatuur ja kõrge rõhk.

Kolmeosaline ujuv kuulventiil

Kolmeosaline ujuv kuulventiil viitab ujuvale kuulventiilile, mille korpus koosneb kolmest osast vasakult paremale. Osadeks on tavaliselt kere ja kaks kapott. Sarnaselt kaheosaliste ujuvkuulventiilide puhul ühendatakse otsakorgid tavaliselt läbi keermete ja poltide, keevitades või ääristades toru külge.

Ujuvate kuulventiilide komponendid

Ujuvas kuulventiilis kasutatavad materjalid on hoolikalt valitud tugevuse, korrosioonikindluse ja ühilduvuse tõttu konkreetse vedelikuga, mida see kontrollib. Tüüpiliste komponentide hulka kuuluvad:

Klapi korpus

Klapi korpus on klapi põhikorpus ja see on tavaliselt valmistatud sellistest materjalidest nagu süsinikteras, roostevaba teras, legeerteras või malm. Materjali valik sõltub sellistest teguritest nagu rõhuklass, temperatuurivahemik ja keemiline ühilduvus vedelikuga.

Pall

Kuul, klapi süda, juhib otseselt vedeliku voolu. Tavaliselt on see valmistatud vastupidavatest, korrosioonikindlatest metallidest, nagu roostevaba teras, messing või pronks. Kulumiskindluse ja tihendusomaduste edasiseks parandamiseks võib lisada katteid või pinnatöötlusi.

Istmed

Klapipesad tagavad klapi sulgemisel kuuli tihenduspinnad. Need on tavaliselt valmistatud elastsetest kulumiskindlatest materjalidest, nagu PTFE (polütetrafluoroetüleen), PEEK (polüeeterketoon) või tugevdatud elastomeeridest, nagu Viton või EPDM. Need materjalid tagavad tiheda tihendi ja peavad vastu keemilisele rünnakule.

Vars

Vars ühendab täiturmehhanismi (kangi või muu juhtmehhanismi) kuuliga, kandes üle klapi avamiseks või sulgemiseks vajaliku pöörleva liikumise. See on valmistatud korrosioonikindlatest sulamitest, et tagada töökindel töö karmides keskkondades.

Tihendid ja pakkimine

Lekke vältimiseks ventiili varre ja muude liikuvate osade ümber kasutatakse tihendeid ja tihendusmaterjale. Need komponendid on sageli valmistatud elastomeeridest, nagu nitriil, viton või EPDM, aga ka PTFE-põhistest materjalidest, olenevalt kasutusnõuetest.

Täiturmehhanism

Täiturmehhanism juhib klapi avamist ja sulgemist. See võib olla manuaalne (nt käepide, hoob) või automatiseeritud (nt käigukast, pneumaatiline või elektrimootor). Täiturmehhanismi tüüp sõltub soovitud juhtimistasemest ja konkreetsest rakendusest.

Kuidas ujuvad kuulventiilid töötavad?

Ujuvaid kuulventiile juhitakse kuuli ülaosale kinnitatud võlli või varre abil, mis pöörab seda 90 kraadi (veerand pööret). Kui kuul pöörleb, katab või katab ava klapi korpuse seinaga, vabastades või peatades kandja voolu. Vars on palli külge piisavalt lõdvalt kinnitatud, et kui kuul pöörleb ümber oma telje, surub voolu surve palli vastu allavoolu asuvat istet, luues tiheda tihendi. Sel põhjusel ei pruugi ujuvad kuulventiilid pärast istme teatud kulumist väga madala rõhu korral nii tõhusalt tihendada. Selle põhjuseks on asjaolu, et meedia surve ei pruugi olla piisav, et suruda palli vastu allavoolu asuvat istet, et luua tihe tihend. Kuid enamiku rakenduste puhul on allavoolu surve piisav, et säilitada tihe tihend kaua pärast istmete kulumist.

Korduma kippuvad küsimused2-osaline ujuv kuulventiil

• Milleks on 2-osaline kuulventiil kasulik?

Kaheosalised kuulventiilid tagavad kahesuunalise voolu sulgemise ja on saadaval täielikus pordikonfiguratsioonis rakenduste jaoks, kus voolukiirus on kriitiline. Need on kompaktsed, töökindlad ja ökonoomsed, ehkki pisut kallimad kui 1-osakuulventiilid.

• Mis on ujuva kuulventiili eesmärk?

Ujuv kuulventiil võib peatada, jaotada ja muuta vedelike voolu suunda torustikus, mille peamisteks omadusteks on istmete tihenduskonstruktsioon, mis automaatselt vabastab rõhku, tihendab usaldusväärselt tagasivoolul ja toimib lukustusseadmena.

• Mis vahe on 2- ja 3-osalistel kuulventiilidel?

Lühidalt, peamine erinevus 1-, 2- ja 3-osaliste kuulventiilide vahel on nende korpuse disain. Ühes tükis kuulkraanil on ainult üks korpuse osa. Kaheosalistel kuulventiilidel on kaks kerekomponenti, mis on omavahel keermestatud või poltidega kokku keeratud. Kolmeosalistel ventiilidel on seevastu kolm sõltumatut komponenti.

• Milleks ujuvat kuulventiili kasutatakse?

Üldine rusikareegel on see, et ujuvad kuulventiilid sobivad kõige paremini madala kuni keskmise rõhuga stsenaariumide jaoks ja pöördega kuulventiilid on parimad kõrgsurveprojektide jaoks. Kuid käiguventiilid on kõige mitmekülgsemad, nii et need töötavad enamikul juhtudel.

• Mis materjalist on ujuv kuulventiil?

Klapid on mõeldud kasutamiseks erinevate materjalide kombinatsioonidega, nagu süsinikteras, madala süsinikusisaldusega teras, erisulam, roostevaba teras, monel ja Inconel.

• Mis on kuulventiili jaoks parim materjal?

Roostevabast terasest kuulventiilid on kõige vastupidavamad valikud. Need klapid pakuvad ühilduvate kemikaalide kõige tugevamat pakkumist. Roostevaba terase keemiline koostis pakub loomulikku korrosioonikindlust.

• Mis on kuulujukventiili funktsioon?

Ujuv kuulventiili funktsioon: kontrollige, et basseini või veepaagi veetase ei ületaks teatud seatud väärtust ja klappi saab avada ainult määratud aja jooksul.

• Mis on ventiilid kuulventiilid?

Pöördkuulkraan on teatud tüüpi ventiil, mis kasutab kuuli, mida hoiavad paigal kaks haru või posti. See konstruktsioon võimaldab kuulil paigal pöörata, võimaldades klapil avada või sulgeda. See kuulventiil on spetsiaalne ventiil, mida kasutatakse erinevates tööstusharudes. Need ventiilid on loodud pakkuma suurepärast jõudlust kriitilistes rakendustes. Trunnion kuulventiilid on saadaval erinevates suurustes ja rõhuklassides, et need vastaksid erinevate tööstusharude vajadustele.

Mõned tööstusharud, mis tavaliselt kasutavad pöördega kuulventiile, hõlmavad nafta- ja gaasitööstust, elektritootmist ja keemiatööstust. Neid klappe kasutatakse laialdaselt ka rakendustes, kus on vajadus kvaliteetse ventiili järele, mis taluks äärmuslikke temperatuure ja rõhku.
